T型過濾器

: 更新時間2023-01-29 20:24:21; 產品名稱; 型??????? 號ST36C、ST36M、ST36S; 公稱通徑DN50~DN600; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

ST36C直流式T型過濾器產品概述

ST36S、ST36M、ST36C直流式T型過濾器是一種由三通殼體、接管、濾網、橢圓形濾座擋圈、法蘭和法蘭蓋及緊固件等部件組成的直流式T型對焊連接過濾器，它的濾網由斜截圓柱型濾筒和安裝在其內的絲網兩部分構成，過濾的時候流體一般是從三通殼體的左端流入，流經濾網時是先由濾筒內再流向?yàn)V筒外，其中的固體雜質顆粒被阻擋在濾筒內部的絲網上，而潔凈的濾液則能穿過置有一定規格的絲網從右部端口流出。本產品可根據不同的工況需要選用碳素鋼、低合金鋼、奧氏體不銹鋼等材料，其對應的型號分別有ST36C-H1.0、ST36C-H2.5、ST36C-H4.0、ST36C-A150、ST36C-A300、ST36M-H1.0、ST36M-H2.5、ST36M-H4.0、ST36M-A150、ST36M-A300、ST36S-H1.0、ST36S-H2.5、ST36S-H4.0、ST36S-A150、ST36S-A300。

ST36C直流式T型過濾器部件材料

序號	部件名稱	材料名稱
1	三通殼體	20	304	304L	316	316L
2	接管	20	304	304L	316	316L
3	法蘭	A105	304	304L	316	316L
4	法蘭蓋	Q235B	304	304L	316	316L
5	密封墊	聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環)
6	過濾網	304	304	304L	316	316L
7	螺栓	35CrMo	304	304	316	316
8	螺母	30CrMo	304	304	316	316
9	排放螺塞	304	304	304L	316	316L

ST36C直流式T型過濾器性能規范

公稱壓力PN(MPa)	1.0	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.1	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	HG/T 21637-1991 化工管道過濾器
對焊端部	GB/T 12224-2005、ASME B16.25-2017、ASME B16.9-2012
檢驗試驗	HG/T 21637-1991 化工管道過濾器
工作溫度	碳鋼-20~400℃、低合金鋼-40~400℃、不銹鋼-196~400℃
過濾精度	0.02mm ~ 16.0mm

ST36C直流式T型過濾器外形尺寸

公稱壓力 PN	公稱通徑 DN	尺寸					排放口"B"
公稱壓力 PN	公稱通徑 DN	D	L	H	H1	I	PN10-25	PN40
10 ~ 40	50	57	228	136	254	14	ZG?"	DN20凹面
	65	76	260	154	294	20	ZG?"	DN20凹面
	80	89	292	172	332	23	ZG?"	DN20凹面
	100	108	350	203	399	28	ZG?"	DN20凹面
	125	133	388	226	449	42	ZG?"	DN20凹面
	150	159	434	251	508	60	ZG?"	DN20凹面
	200	219	536	310	639	104	ZG?"	DN20凹面
	250	273	640	368	768	110	ZG?"	DN20凹面
	300	325	744	426	898	132	ZG?"	DN20凹面
	350	377	802	461	980	158	ZG?"	DN25凹面
	400	426	898	517	1100	179	ZG?"	DN25凹面
	500	529	1078	623	1339	227	ZG?"	DN25凹面
	600	630	1128	630	1438	277	ZG?"	DN25凹面
壓力等級 Class	公稱尺寸 NPS	尺寸					排放口"B"
壓力等級 Class	公稱尺寸 NPS	D	L	H	H1	I	150Lb	300Lb
150(2.0MPa) 300(5.0MPa)	2	60.3	278	166	306	14	NPT?"	DN20凸面
	2 ?	76.1	314	187	348	20	NPT?"	DN20凸面
	3	88.9	342	205	384	23	NPT?"	DN20凸面
	4	114.3	418	246	473	28	NPT?"	DN20凸面
	5	139.7	460	270	529	42	NPT?"	DN20凸面
	6	168.3	500	292	581	60	NPT?"	DN20凸面
	8	219.1	588	340	694	104	NPT?"	DN20凸面
	10	273	690	398	821	110	NPT?"	DN20凸面
	12	323.9	792	452	949	132	NPT?"	DN20凸面
	14	355.6	852	485	1023	158	NPT?"	DN20凸面
	16	406.4	970	547	1166	179	NPT?"	DN25凸面
	20	508	1148	642	1372	227	NPT?"	DN25凸面
	24	610	1274	712	1569	277	NPT?"	DN25凸面

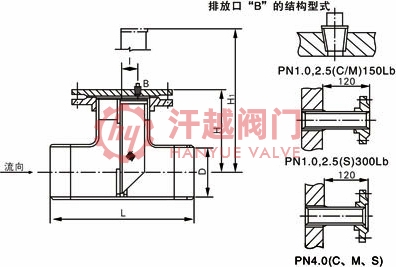

ST36C直流式T型過濾器結構圖

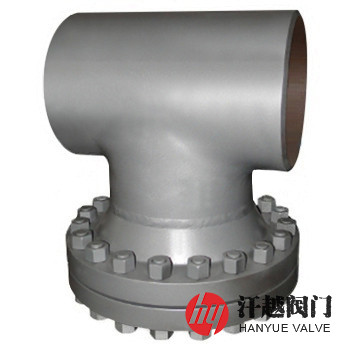

ST36C直流式T型過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明法蘭執行標準、公稱直徑、公稱壓力、殼體材質、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
