GA6600水擊泄放閥

水力控制閥

地址：上海市金山區興塔工業區

咨詢電話：021-57362601

圖文傳真：021-33250343

電子郵箱：hanyuev@126.com

網 址：http://www.2kanmao.com

網站首頁 > 產品展示 > 水力控制閥 > 多功能水泵控制閥

多功能水泵控制閥

: 更新時間2023-04-24 10:50:26; 產品名稱; 型??????? 號GA6600; 公稱通徑DN50~DN1000; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

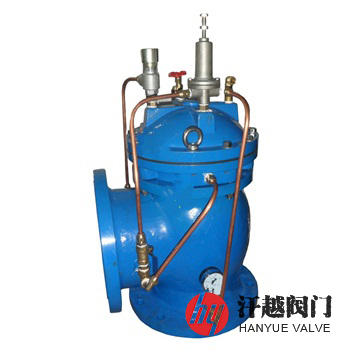

GA6600水擊泄放閥產品概述

GA6600水擊泄放閥是一種由主閥、高壓水力導閥、針閥、球閥和導管等部件組成水力自動控制系統，高壓無條件開啟泄除水錘的閥門，它通過將過高的壓力排向大氣，來完成這一功能，當系統壓力超出高壓導閥設定值時，導閥將打開，主閥開啟，使系統泄壓，如系統壓力恢復，低于導閥設定值，導閥將自動關閉，主閥也緩慢關上。其操作平衡無振動，具獨特的V型開口閥瓣和差動活塞設計，在任何工作壓力下都能給予可靠的關閉推動力，調節性能優秀，運行平穩，不會產生自身關閉水錘，開閥泄水時響應快速，大孔道高敏感的泄壓導閥響應高壓條件快速開啟主閥，當壓力平息后可快速度關閥。該閥調壓前，先把針閥關閉后再打開半圈，球閥為關閉狀態，其余球閥處于開啟狀態，調壓時，先松開導閥手輪下的鎖緊螺母，然后順時針擰動導閥手輪為增加壓力，反之為降低壓力，調好后，鎖好鎖緊螺母。本產品適合安裝在水泵出口管道上，靠近水擊發生源如止回閥、輸水管超壓點等，用T型三通外接，能無條件泄除高壓水錘，是泵站的安全保護設備，能有效地提高供水管網系統安全可靠性。

GA6600水擊泄放閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF8M	CF3M
3	閥座	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	閥瓣	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
5	閥桿	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	活塞	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
8	閥座墊環	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
9	彈簧	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
10	高壓導閥	CF8	CF8	CF8	CF8M	CF3M
11	活塞環	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
12	導 閥環	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM

GA6600水擊泄放閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.0	2.5	4.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.0	3.75	6.0
高壓液密封試驗壓力(MPa)	1.1	1.76	2.2	2.75	4.4
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
反應時間	≤0.5S (即產生水錘起至閥動作泄水時間不大于0.5秒)
連接法蘭	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	GB/T 13927-2008、API 598-2016
適用介質	清水、原水或物理化學性質類似于水的介質
工作溫度	0℃ ~ 80℃

GA6600水擊泄放閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	D	K	R	C-f	n-?d
16	50	143	160	125	100	16-3	4-18
	65	145	180	145	120	18-3	4-18
	80	155	195	160	135	20-3	8-18
	100	175	215	180	155	20-3	8-18
	125	200	245	210	185	22-3	8-18
	150	225	280	240	210	24-3	8-23
	200	275	335	295	265	26-3	12-23
	250	325	405	355	320	30-3	12-25
	300	375	460	410	375	30-4	12-25
	350	425	520	470	435	34-4	16-25
	400	475	580	525	485	36-4	16-30
	450	500	640	585	545	40-4	20-30
	500	600	705	650	608	44-4	20-34
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

GA6600水擊泄放閥結構圖

水擊泄放閥

如果你需訂購我廠水力控制閥產品，咨詢時煩請說明進出口壓力、公稱尺寸、閥體和內件材質以及控制元件要求等以便選型，本產品閥體形式有直通式和角式兩種，常規配置工作溫度不得超過0℃-80℃，如超過此溫度咨詢時請說明，具體詳情請聯系我司銷售技術人員。
